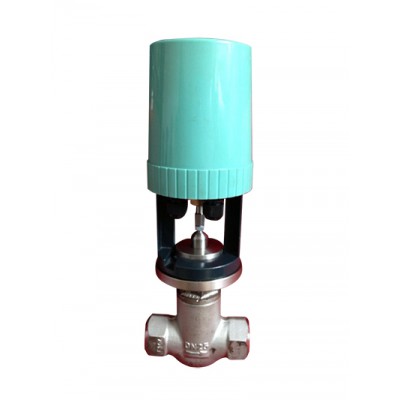

阀体
型式：直通单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织
填料。
阀内组件
阀芯型式：单座柱塞型阀芯。
流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
Cv值从0.04～14的高精度流量特性符合IEC534-2标准
软阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LHA多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
泄漏量
金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
|
阀芯型式 |
阀座和流量特性 |
额定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
|
|
柱塞阀芯 |
金属阀座 |
等百分比（%） |
14.3mm |
|
|
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|
线性（L） |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
|||
|
软阀座 |
等百分比（%） |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||
|
线性（L） |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||
|
公称通径 |
20 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
||
|
25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|||
注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。
流量特性
高精度的流量特性曲线（Cv=0.4～14）
柱塞型阀芯的流量特性曲线 （Cv=0.4～14）
柱塞型阀芯的流量特性曲线 （Cv=0.01～0.25）
软阀座的工作温度和压差的范围 司太莱堆焊的工作温度和压差范围
允许压差
柱塞阀芯、金属阀座（%CF、LCF）A.气-关式阀 100KPa
气-开式阀
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
气-开式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||||||||
|
额定Cv值 |
|||||||||||||
|
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
||||
|
LHA1R |
1.4 |
0.2～1.0 |
有或无 |
40* |
31 |
31 |
16 |
16 |
10 |
10 |
5.6 |
4.2 |
2.6 |
|
56 |
|||||||||||||
|
2.8 |
0.8～2.4 |
有 |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
39 |
29 |
18 |
|
|
100 |
100 |
100 |
100 |
100 |
72 |
72 |
|||||||
|
LHA2R |
1.4 |
0.2～1.0 |
有或无 |
40* |
40* |
40* |
32.6 |
32.6 |
20 |
20 |
10.9 |
8.2 |
5.0 |
|
100 |
62 |
62 |
|||||||||||
|
2.8 |
0.8～2.4 |
有 |
- |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
35 |
|
|
100 |
100 |
100 |
100 |
100 |
100 |
76 |
56 |
||||||
注:1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.灰底框内数字表示阀配用标准规格执行机构。
软阀座（%CF、LCF）A.气-关式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||||||||
|
额定Cv值 |
|||||||||||||
|
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
||||
|
LHA1D |
1.4 |
0.2～1.0 |
有或无 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
4.0 |
2.9 |
1.8 |
|
1.6 |
0.2～1.0 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
19 |
14 |
9.1 |
|
|
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
- |
- |
30 |
30 |
27 |
|
|
LHA2D |
1.4 |
0.2～1.0 |
有或无 |
20 |
20 |
20 |
20 |
20 |
14 |
14 |
7.6 |
5.7 |
3.5 |
|
1.6 |
0.2～1.0 |
有 |
- |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
28 |
17.6 |
|
|
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
- |
- |
30 |
30 |
30 |
|
气-开式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
|||||||||
|
额定Cv值 |
|||||||||||||
|
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
||||
|
LHA1R |
1.4 |
0.2～1.0 |
有或无 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
4.0 |
2.9 |
1.8 |
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
27 |
20 |
12 |
|
|
LHA2R |
1.4 |
0.2～1.0 |
有或无 |
20 |
20 |
20 |
20 |
20 |
14 |
14 |
7.6 |
5.7 |
3.5 |
|
4.0 |
0.8～2.4 |
有 |
- |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
24 |
|
注:1.最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。
法兰距 mm
|
公称通径 |
A |
||||||||||
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 |
JIS 16K RF |
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 |
ANSI 600RF JIS 40K RF PN6.4 |
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
JIS 20K 沟槽型嵌入型 |
JIS 30K沟槽型嵌入型 |
ANSI 300 LG |
ANSI 600 SW、BW |
|
|
20 |
184 |
190 |
194 |
206 |
- |
206 |
206 |
198 |
208 |
203 |
206 |
|
25 |
184 |
193 |
197 |
210 |
197 |
210 |
210 |
198 |
212 |
206 |
210 |
注：法兰距符合IEC534-3标准。
外形尺寸 mm
|
执行机构 |
H |
φB |
C |
E |
|||
|
常温型P |
伸长Ⅰ型E1 |
伸长Ⅱ型E2I |
伸长Ⅱ型E2W |
||||
|
LHA1D、R |
375 |
525 |
685 |
900 |
218 |
230 |
40 |
|
LHA2D、R |
450 |
600 |
760 |
975 |
267 |
281 |
40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
法兰连接
|
公称通径 |
执行机构 |
ANSI 125、150 JIS 10K |
ANSI 300、600 JIS 16、20、30、40K |
||||||
|
常温型 |
伸长Ⅰ型 |
伸长Ⅱ型 |
伸长Ⅱ型 |
常温型 |
伸长Ⅰ型 |
伸长Ⅱ型 |
伸长Ⅱ型 |
||
|
20、25 |
LHA1D、R |
16 |
18 |
21 |
26 |
17 |
19 |
22 |
27 |
|
LHA2D、R |
23 |
25 |
28 |
33 |
24 |
26 |
29 |
34 |
|
焊接连接
|
公称通径 |
执行机构 |
常温型（P） |
伸长Ⅰ型（E1） |
伸长Ⅱ型（E2I） |
伸长Ⅱ型（E2W） |
|
20、25(SW) |
LHA1D、R |
14 |
16 |
19 |
24 |
|
LHA2D、R |
21 |
23 |
26 |
31 |
