属性:电站专用调节阀

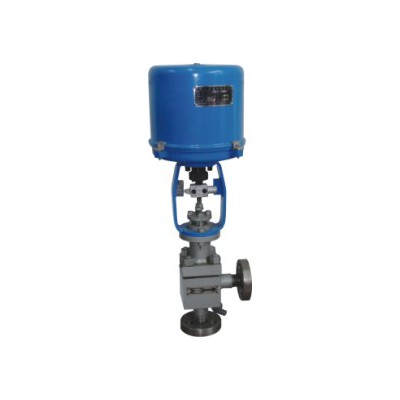

ZDLS电动角形调节阀,由3810L型(或PSL系列)直行程电子式电动执行机构和角形阀组成。内含饲服功能,接受统一的 4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。角形阀体积小、重量轻、阀芯采用顶导向结构,具有流路简单、阻力小、易于冲洗的特点。 |
|||||||
技术参数和性通 |
|||||||
ZDLS电动角式调节阀阀体 |
|||||||
型式 |
角形单座铸造球型阀 |
||||||
公称通径 |
20、32、40、50、65、80、100、125、150、200mm |
||||||
公称压力 |
PN1.6、4.0、6.4MPa |
||||||
法兰标准 |
JB/T79.1-94~79.2-94等 |
||||||
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
||||||
上阀盖 |
标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃ |
||||||
压盖型式 |
螺栓压紧式 |
||||||
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
||||||
■阀内组件 |
|||||||
阀芯型式 |
单座柱塞型阀芯 |
||||||
流量特性 |
等百分比特性和线性特性 |
||||||
材 料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、 |
||||||
■执行机构 |
|||||||
型号 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
隔爆型号 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
最大行程L(mm) |
30 |
60 |
100 |
||||
工作速度(mm |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2 |
1.0 |
主要技术参数 |
电源电压:220V/50Hz 输入信号:4-20mA或1-5V·DC 输出信号:4-20mA·DC |
||||||
防护等级:相当IP55 隔爆标志:ExdⅡBT4 手操功能:手柄 |
|||||||
环境温度:-25~+70℃ 环境湿度:≤95% |
■阀作用型式 |
||||||||||||||
电关式(B);电开式(K) |
||||||||||||||
■性能 |
||||||||||||||
项 目 |
技术指标 |
|||||||||||||
基本误差% |
±2.5 |
|||||||||||||
回 差% |
≤2.5 |
|||||||||||||
死 区% |
≤1.0 |
|||||||||||||
始终点偏差% |
气开 |
始点 |
±2.5 |
|||||||||||
终点 |
±2.5 |
|||||||||||||
气关 |
始点 |
±2.5 |
||||||||||||
终点 |
±2.5 |
|||||||||||||
额定行程偏差% |
≤2.5 |
|||||||||||||
泄 露 量l/h |
0.1%×阀额定容量 |
|||||||||||||
可调范围R |
30:1 |
|||||||||||||
■额定流量系数Kv、额定行程、配用执行机构型号、允许压差 |
||||||||||||||
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
阀座直径 dN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||
配用执行机构型号 |
381LSA-08、381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
||||||||||
允许压差(MPa) |
64 |
64 |
64 |
64 |
64 |
50 |
28 |
17 |
17 |
10 |
6.0 |
4.8 |
3.3 |
1.8 |
注:对于波纹管密封调节阀,最大允许压差为1.0MPa,表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。 |
■标准型 |
||||||||||||
|
||||||||||||
■外形尺寸 |
||||||||||||
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
PN64 |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
D |
225 |
225 |
225 |
225 |
225 |
225 |
225 |
225 |
310 |
310 |
310 |
|
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
PN16/40 |
107 |
107 |
114 |
132 |
137 |
164 |
174 |
189 |
213 |
243 |
298 |
PN64 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
304 |
|
H2 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H3 |
PN16/40 |
123 |
123 |
134 |
152 |
157 |
191 |
201 |
216 |
240 |
270 |
325 |
PN64 |
135 |
135 |
142 |
160 |
177 |
196 |
206 |
227 |
257 |
277 |
331 |
|
H4 |
459 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
重量kg |
PN16/40 |
10 |
12 |
15 |
17 |
18 |
34 |
46 |
54 |
76 |
79 |
100 |
PN64 |
13 |
16 |
19 |
26 |
27 |
43 |
69 |
85 |
120 |
125 |
150 |
